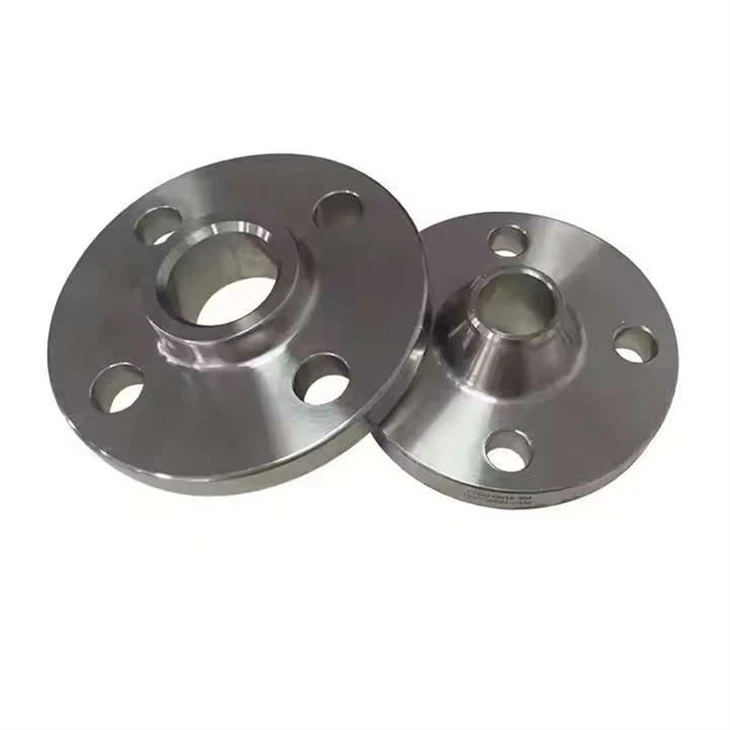

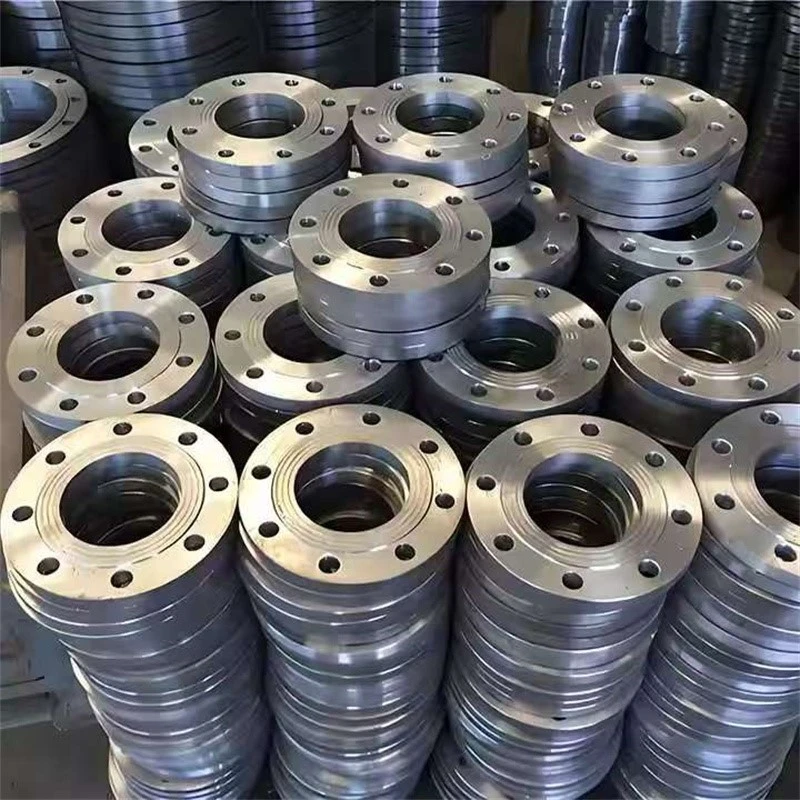

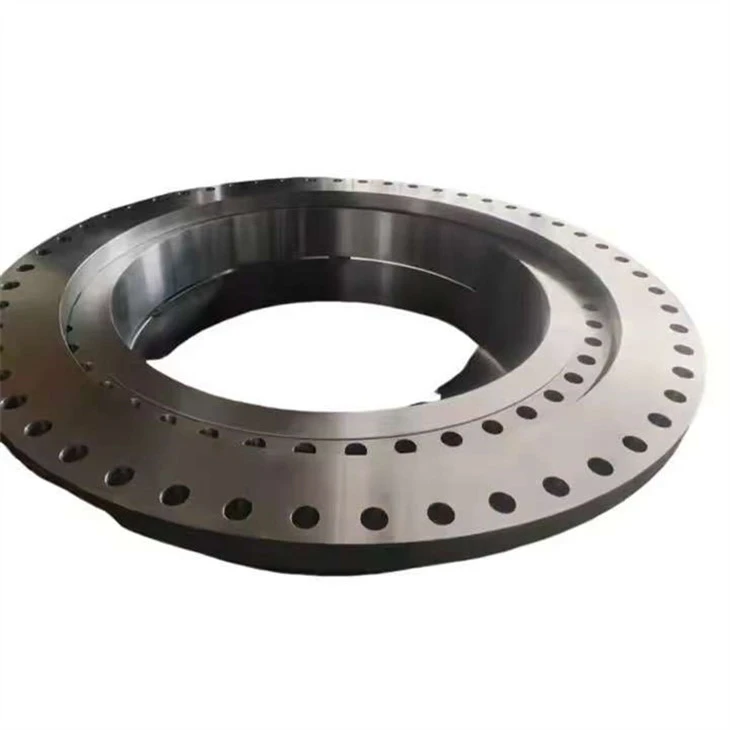

Ruostumattomasta teräksestä valmistetut laipalliset putkiliittimet
Tuotteen yleiskatsaus
Ruostumattomasta teräksestä valmistettuja laipallisia putkiliittimiä käytetään putkistojärjestelmissä, joissa vaaditaan liittämistä, suunnanmuutosta tai päätyjen tiivistämistä pultattujen laippakokoonpanojen kautta ASME:n paineputkistandardien mukaisesti.
Tekniset tiedot
|
Luokka |
Parametri |
Vaihtoehdot / Alue |
Keskeiset hyväksymisvaatimukset |
|
Materiaali |
Ruostumaton / metalliseos luokka |
ASTM A182 304 / 304L / 316 / 316L / 321 / 347 / Duplex F51 |
Materiaali toimitetaan EN 10204 3.1 MTC:llä, varmennettu ASTM A182:n mukaan |
|
Paineluokitus |
Luokka |
150 / 300 / 600 / 900 / 1500 / 2500 |
Hydrostaattinen testaus suoritettu ASME B16.5:n mukaisesti |
|
Koko |
NPS |
1/2" – 24" |
Mittatarkastus ASME B16.5 / B16.9 mukaan |
|
Seinän paksuus |
Ajoittaa |
Sch 10S / 40S / 80S |
Paksuuspoikkeama säädelty -12,5 % sisällä nimellisarvosta |
|
Laippa päin |
RF / FF / RTJ |
RF / FF / RTJ |
RF korotetun kasvon korkeus tarkastettuna ±0,8 mm |
|
Laipan mitat |
NPS{0}}pohjaiset vakiokoot |
NPS-standardi |
Paksuustoleranssi +3.2 mm (pienempi tai yhtä suuri kuin NPS18), +4.8 mm (suurempi tai yhtä suuri kuin NPS20) |
|
Pultti kuvio |
Pultinreiät / BCD |
ASME-standardiasettelu |
Pultin reiän asento vahvistettu. Poikkeama on enintään 1,6 mm |
|
Liitosten tyyppi |
Kyynärpää / T- / supistin |
Vakiovarustetyypit |
Mitat keskeltä-päähän-tarkistettu ±1,6–2,4 mm |
|
Yhteystyyppi |
WN / SO / SW / LJ |
ASME-laippatyypit |
Kasvojen kohdistus ±0,8 mm:n tarkkuudella |
|
Suunnittelustandardi |
ASME B16.5 / B16.9 |
Koodin noudattamisen peruste |
Mittojen ja paineen vaatimustenmukaisuus soveltuvan ASME-koodin mukaan |
|
Lämpökäsittely |
Liuos hehkutettu Suurin tai yhtä suuri kuin 1040 astetta |
Hallittu prosessi |
Korroosionkestävyys varmistettu ASTM A262 -testauksella |
|
Pintakäsittely |
Peittaus/passivoitu/puhallettu |
Normaali pintakäsittely |
Pinnan kunto tarkastettu MSS SP-55 hyväksymiskriteerien mukaisesti |
Vaatimustenmukaisuus ja sertifioinnit
|
Luokka |
Vakio |
Tarkoitus |
|
Laatujärjestelmä |
ISO 9001:2015 |
Valmistuksen laatujärjestelmän sertifiointi |
|
EU:n painelaitteet |
PED 2014/68/EU |
Koskee painelaitteita EU:n lainkäyttöalueilla |
|
Materiaalin jäljitettävyys |
FI 10204 3.1 / 3.2 |
Lämpöluvun jäljitettävyys raaka-aineesta lähetykseen |
|
EHS-järjestelmä |
ISO 14001 / ISO 45001 |
Ympäristö- ja työturvallisuusjohtaminen |
|
Kanadan hyväksyntä |
CRN (CSA B51) |
Kanadan provinssien säännöstenmukaisuus |
|
Paloturvallisuustestaus |
API 607 / ISO 10497 |
paloturvallinen suoritus{0}}testaus tarvittaessa |
|
Merenkulkusertifikaatti |
ABS / DNV / LR / BV |
Offshore- ja merenkulkuluokitushyväksyntä |
|
Kemiallinen yhteensopivuus |
RoHS / REACH |
Rajoitetun aineen vaatimustenmukaisuusvakuutus |
Räätälöity suunnittelu ja OEM-ominaisuudet
Räätälöity koneistus asiakkaan piirustusten tai skannattujen komponenttien perusteella
Ei--standardi- tai kaksois--sertifioitujen ruostumattomien teräslaatujen toimitus pyynnöstä
NDT-tarkastus mukaan lukien RT, UT, MPI, DPI projektispesifikaatioiden mukaan
Tunnistuskoodien ja asiakaslogojen lasermerkintä tai -leimaus
Merikelpoisiin kuljetusolosuhteisiin suunniteltu vientipakkaus
Valmistus ja kapasiteetti
CNC-työstö laippapinnan viimeistelyyn ja mittojen säätöön
Lämpökäsittely käyttämällä automaattisia liuoshehkutusuuneja tallennetuilla lämpötilajaksoilla
Hitsaus ja valmistus käyttämällä TIG- ja plasmakaariprosesseja soveltuvin osin
Raaka-ainevaraston hallinta ruostumattomasta teräksestä valmistettuun tankoon ja takovarastoon
Laadunvalvonta ja testaus
PMI-varmennus suoritettiin käyttämällä spektrikemiallista analyysiä lejeeringin vahvistamiseksi
Hydrostaattinen painetesti suoritettu 1,5-kertaisella suunnittelupaineella tiivistyksen todentamiseksi
Ultraäänitestausta sovellettiin takokappaleiden sisäisten epäjatkuvuuksien havaitsemiseen
Laipan pinnan karheus mitattuna ja säädettynä Ra:n sisällä, enintään 3,2 μm
ASTM A262 -korroosiotesti, jota käytetään herkistymiseen ja rakeiden välisen korroosion arviointiin
FAQ
K: Toimitatko raaka-ainetehtaan testitodistukset lähetyksen mukana?
V: Jokaisen lähetyksen mukana toimitetaan EN 10204 Tyypin 3.1 myllytestitodistukset, mukaan lukien lämpöluku ja kemiallinen koostumus.
K: Voitko koneistaa mukautettuja laippapintojen viimeistelyjä, kuten samankeskisiä hammastuksia?
V: Laippapinnan hammastukset (spiraaliset tai samankeskiset) voidaan työstää 125–250 mikro- tuuman Ra tarkkuudella piirustuksen tai sopimuksen spesifikaatioiden perusteella.
K: Kuinka halkaisijaltaan pienet{0}}varusteet suojataan merikuljetuksen aikana?
V: Pienet{0}}halkaisijaiset liitososat suljetaan yksittäin, kääritään ja pakataan vahvistettuihin vienti-laatuisiin puulaatikoihin lähetyksen suojaamiseksi.
K: Hyväksytkö kolmannen osapuolen{0}}tarkastajan läsnäolon hydrostaattisen testauksen aikana?
V: Kolmannen osapuolen{0}}tarkastus voidaan järjestää todistajana hydrostaattisen testauksen aikana sovitun tarkastus- ja testisuunnitelman (ITP) mukaisesti.
K: Voitko valmistaa näitä liitososia käyttämällä kahta{0}}sertifioitua materiaalilaatua?
V: Kaksi{0}}sertifioitua ruostumatonta teräslaatua, kuten 304/304L ja 316/316L, on saatavana projektin spesifikaatioiden mukaan.
K: Mitä pintakäsittelyä käytetään koneistuksen jälkeen?
V: Koneistetuille komponenteille suoritetaan peittaus, jota seuraa sitruuna- tai typpihappopassivointi lämpökäsittelyn jälkeen.
K: Porataanko tai lävistetäänkö pulttien reikiä?
V: Pultinreiät on CNC{0}}porattu ASME--yhteensopivan pulttiympyrän asennon ja mittatarkkuuden säilyttämiseksi.
